FA series Hollow Shaft Parallel Shaft Helical Gear Reducer
| Người mẫu | FA37, FA47, FA57, FA67, FA77, FA87, FA97, FA107, FA127, FA157, FA57RF37, FA67RF37, FA77RF37, FA87RF57, FA97RF57, FA107RF77, FA127RF77, FA127RF87, FA157RF97 |
| Tỉ lệ | 3,77~267,43 （tối đa:18510） |
| Nguồn điện đầu vào | 00,12~160 kW |
| mô-men xoắn đầu ra | 200 ~ 18000 Nm |
SỰ MIÊU TẢ
F series parallel-shaft helical gear units is the axis-parallel gear units have a slim design. Nonetheless, they offer a power range from 130 to 18,000 Nm. The gear units are always a good choice when space is limited.
ĐẶC TRƯNG
- Áp dụng thiết kế tối ưu, kết hợp mô-đun.
- Động cơ bánh răng xoắn trục song song siêu mỏng là giải pháp hoàn hảo khi không gian bị hạn chế, nó thường được sử dụng trong các thiết bị di chuyển và nâng hạ.
- Nó áp dụng công nghệ mài tiên tiến và công nghệ sửa đổi hình dạng, có khả năng chịu lực cao, vận hành đáng tin cậy và độ ồn thấp.
- Hiệu suất bịt kín tốt, phù hợp với nhiều điều kiện làm việc.
- Hiệu suất truyền tải cao và tiết kiệm năng lượng.
- Tiết kiệm chi phí và dễ bảo trì.
Mẫu sản phẩm
- Giai đoạn truyền: 2 giai đoạn hoặc 3 giai đoạn.
- Hình thức lắp ráp: Gắn chân, gắn mặt bích, gắn mặt bích nhỏ B14, gắn cánh tay mô-men xoắn.
- Đầu ra góc phải: Trục đặc, Trục rỗng (phím phẳng, đĩa co, trục xoay), trục đặc có rãnh
Thông số kỹ thuật
- Kích thước: FAF37~FAF157
- Dữ liệu kỹ thuật(N·m): 200~18000
- Tỷ số truyền: 3,77~267,43 (imax:18510)
- Công suất đầu vào (kW): 0,12 ~ 160
Xếp hạng công suất đầu vào và mô-men xoắn tối đa
|
Kích cỡ |
F37 | F47 | F57 | F67 | F77 | F87 | F97 | F107 | F127 |
F157 |
|
Kết cấu |
F FA FF FAF DO |
|||||||||
|
Đánh giá công suất đầu vào (kw) |
0.18-3 | 0.18-3 | 00,18-5,5 | 00,37- 5,5 | 0.18-11 | 00,75-22 | 1,1-30 | 2,2-45 | 7,5-90 |
11-200 |
|
Tỉ lệ |
3,81- 128,51 |
5.06- 170,27 |
5.18- 199,70 |
4.21- 196,46 |
4.20- 243,46 |
4.12- 270,68 |
4,68- 270,64 |
6h20- 255,25 |
4.63- 172,33 |
12.07- |
|
Mô-men xoắn cực đại (N.m) |
200 | 400 | 600 | 820 | 1500 | 3000 | 4300 | 7840 | 12000 |
18000 |
MẪU CÓ SẴN
|
Phiên bản
|
Kích cỡ
|
||||||
|
27
|
37
|
47
|
57
|
67
|
77
|
||
|
F..
|
gắn chân
|
F27
|
F37
|
F47
|
F57
|
F67
|
F77
|
|
F..B
|
Gắn chân / Trục rỗng
|
FA27B
|
FA37B
|
FA47B
|
FA57B
|
FA67B
|
FA77B
|
|
FV..B
|
Gắn chân / Trục rỗng / Trục rỗng có khớp nối
|
FV27B
|
FV37B
|
FV47B
|
FV57B
|
FV67B
|
FV77B
|
|
FH..B
|
Gắn chân / Trục rỗng / Đĩa co
|
FH27B
|
FH37B
|
FH47B
|
FH57B
|
FH67B
|
FH77B
|
|
FF..
|
B5 gắn mặt bích
|
FF27
|
FF37
|
FF47
|
FF57
|
FF67
|
FF77
|
|
FAF..
|
B5 Gắn mặt bích / Trục rỗng
|
FAF27
|
FAF37
|
FAF47
|
FAF57
|
FAF67
|
FAF77
|
|
FVF..
|
B5 Gắn mặt bích / Trục rỗng / Trục rỗng có khớp nối
|
FVF27
|
FVF37
|
FVF47
|
FVF57
|
FVF67
|
FVF77
|
|
FHF..
|
B5 Gắn mặt bích / Trục rỗng / Đĩa co
|
FHF27
|
FHF37
|
FHF47
|
FHF57
|
FHF67
|
FHF77
|
|
FA..
|
Trục rỗng
|
FA27
|
FA37
|
FA47
|
FA57
|
FA67
|
FA77
|
|
FV..
|
Trục rỗng / Trục rỗng có rãnh
|
FV27
|
FV37
|
FV47
|
FV57
|
FV67
|
FV77
|
|
FH..
|
Trục rỗng/Đĩa co
|
FH27
|
FH37
|
FH47
|
FH57
|
FH67
|
FH77
|
|
MẬP..
|
Trục rỗng / Cánh tay mô-men xoắn
|
FAT27
|
FAT37
|
FAT47
|
FAT57
|
FAT67
|
FAT77
|
|
ANH CÓ..
|
B14 Trục rỗng / gắn mặt bích
|
FAZ27
|
FAZ37
|
FAZ47
|
FAZ57
|
FAZ67
|
FAZ77
|
|
FVZ..
|
B14 Trục rỗng / Trục rỗng / Trục rỗng có khớp nối
|
FA27B
|
FA37B
|
FVZ47
|
FVZ57
|
FVZ67
|
FVZ77
|
|
FHZ..
|
B14 Gắn mặt bích / Trục rỗng / Đĩa co
|
FV27B
|
FV37B
|
FHZ47
|
FHZ57
|
FHZ67
|
FHZ77
|
|
Phiên bản
|
Kích cỡ
|
|||||
|
87
|
97
|
107
|
127
|
157
|
||
|
F..
|
gắn chân
|
F87
|
F97
|
F107
|
F127
|
F157
|
|
F..B
|
Gắn chân / Trục rỗng
|
FA87B
|
FA97B
|
FA107B
|
FA127B
|
FA157B
|
|
FV..B
|
Gắn chân / Trục rỗng / Trục rỗng có khớp nối
|
FV87B
|
FV97B
|
FV107B
|
FV127B
|
FV157B
|
|
FH..B
|
Gắn chân / Trục rỗng / Đĩa co
|
FH87B
|
FH97B
|
FH107B
|
FH127B
|
FH157B
|
|
FF..
|
B5 gắn mặt bích
|
FF87
|
FF97
|
FF107
|
FF127
|
FF157
|
|
FAF..
|
B5 Gắn mặt bích / Trục rỗng
|
FAF87
|
FAF97
|
FAF107
|
FAF127
|
FAF157
|
|
FVF..
|
B5 Gắn mặt bích / Trục rỗng / Trục rỗng có khớp nối
|
FVF87
|
FVF97
|
FVF107
|
FVF127
|
FVF157
|
|
FHF..
|
B5 Gắn mặt bích / Trục rỗng / Đĩa co
|
FHF87
|
FHF97
|
FHF107
|
FHF127
|
FHF157
|
|
FA..
|
Trục rỗng
|
FA87
|
FA97
|
FA107
|
FA127
|
FA157
|
|
FV..
|
Trục rỗng / Trục rỗng có rãnh
|
FV87
|
FV97
|
FV107
|
FV127
|
FV157
|
|
FH..
|
Trục rỗng/Đĩa co
|
FH87
|
FH97
|
FH107
|
FH127
|
FH157
|
|
MẬP..
|
Trục rỗng / Cánh tay mô-men xoắn
|
FAT87
|
FAT97
|
FAT107
|
FAT127
|
FAT157
|
|
ANH CÓ..
|
B14 Trục rỗng / gắn mặt bích
|
FAZ87
|
FAZ97
|
FAZ107
|
FAZ127
|
FAZ157
|
|
FVZ..
|
B14 Trục rỗng / Trục rỗng / Trục rỗng có khớp nối
|
FVZ87
|
FVZ97
|
FVZ107
|
FVZ127
|
FVZ157
|
|
FHZ..
|
B14 Gắn mặt bích / Trục rỗng / Đĩa co
|
FHZ87
|
FHZ97
|
FHZ107
|
FHZ127
|
FHZ157
|
Loại và ký hiệu
- Bộ giảm tốc động cơ được kết nối trực tiếp: F－MỘT－F－97－62,55－Y－5,5KW－4P－M1－J1
- Bộ giảm tốc động cơ được kết nối trực tiếp (Loại kết hợp): K－MỘT－F－97－RF－F－57－62,55－Y－5,5KW－4P－M1－J1
- Với động cơ và mặt bích đầu vào: F－MỘT－F－97－62,55－AM132B5－Y－5,5KW－4P－M1－J1
- Đầu vào gắn mặt bích, không có động cơ: F－MỘT－F－97－62,55－AM132B5－M1－J1
- Với trục đầu vào: F－MỘT－F－97－62,55－AD4－M1
Ghi chú:
AM132B5: Kích thước mặt bích IEC (vui lòng tham khảo catalog của chúng tôi)
AD4: Trục đầu vào (AD1, AD2, AD3, AD4, AD5, AD6, AD7, AD8)
Mã động cơ:
*Y: Động cơ 3 pha tiêu chuẩn
*YB: Động cơ chống cháy nổ
* YEJ: Động cơ phanh
*YD: Động cơ đa tốc độ
* YVP: Động cơ biến tần
*YCT: Động cơ điều chỉnh tốc độ điện từ
*YR: Động cơ cầu trục và luyện kim
*YVPEJ: Động cơ phanh và tần số thay đổi
*YG: Động cơ bàn lăn
*YGPEJ: Động cơ có tần số thay đổi, động cơ phanh và bàn lăn
Vị trí lắp đặt
Vị trí hộp đầu cuối động cơ
Bản vẽ kết cấu
Thiết kế mô-đun

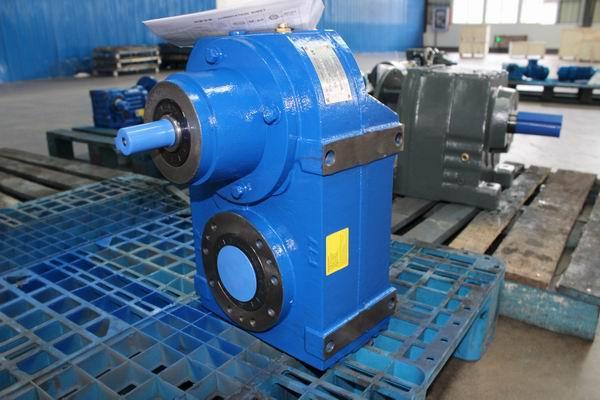

Hình ảnh sản phẩm
Ứng dụng:
Các sản phẩm được sử dụng rộng rãi trong công nghiệp nhẹ, thực phẩm, bia và nước giải khát, công nghiệp hóa chất, thang cuốn, thiết bị lưu trữ tự động, xây dựng, máy móc, luyện kim sắt thép, sản xuất giấy, máy làm bảng gỗ, sản xuất ô tô, máy móc thuốc lá, nước bảo tồn, in ấn và đóng gói, dược phẩm, dệt may, vật liệu xây dựng, hậu cần, máy móc thức ăn chăn nuôi, bảo vệ môi trường và các lĩnh vực khác.
