Helical Bevel Gearmotor with MB series speed variator

Hollow shaft Helical Bevel Gearmotor with variator

Paràmetres tècnics:

Models disponibles	KA37, KA47, KA57, KA67, KA77, KA87, KA97, KA107, KA127, KA157, KA187, KA47RF37, KA57RF37, KA67RF37, KA77RF37, KA87RF37, KA97RF37, KA107RF37, KA127RF77, KA127RF87,KA157RF97, KA167RF97, KA187RF97, KA157RF107, KA167RF107, KA187RF107
Ratio	5,36~179,86 （imax:13461）
Potència d'entrada	0.12 ~ 200 kW
Parell màxim	200~50000 N.m

DESCARREGAR CATÀLEG

DESCRIPCIÓ

We are professional China manufacturer of K series helical bevel geared motors with compact structure and high torque. K Series helical-bevel geared motors (right angle) deliver maximum performance and reliability with 95%+ efficiency and high torque density. Durable gearing designed for long service life makes this drive an ideal choice for demanding around-the-clock applications.

Helical-bevel gear units provide a high degree of efficiency of over 96 % in both torque directions and at all input speeds. With performance designed to last high endurance gearing enables high-torque, wear-free drive. With our remarkably highly efficient helical-bevel gear motors, you have energy-saving angular gear drives at your disposal. As they also have a long maintenance free service life, they can be used with AC asynchronous motors, asynchronous & synchronous servo motors in every application. A reduced backlash version is available for precise positioning tasks.

CARACTERÍSTIQUES

Adopta un disseny optimitzat, combinació de mòduls.
Sortida en angle recte, aplicació àmplia.
Adopta una tecnologia de mòlta avançada i una tecnologia de modificació de forma, que té una gran capacitat de càrrega, un funcionament fiable i un baix soroll.
Bon rendiment de segellat, adequat per a una àmplia gamma de condicions de treball.
Alta eficiència de transmissió i estalvi d'energia.
Es pot combinar amb diversos motors amb un rang de relació més ampli
Rentable i fàcil de mantenir.

Formulari del producte

Etapa de transmissió: 3 etapes.
Forma de muntatge: muntat amb peu, muntat amb brida, muntat amb brida petita B14, muntat amb braç de parell.
Sortida en angle recte: eix sòlid, eix buit (clau plana, disc retràctil, spline evolvent), eix sòlid estriat

Dades tècniques

Size: KA37~KA187
Dades tècniques (N·m): 200~50000
Relació de transmissió: 5,36 ~ 179,86 (imax: 13461)
Potència d'entrada (kW): 0,12 ~ 200

Potència nominal d'entrada i parell de sortida

Mida	37	47	57	67	77	87	97	107	127	157	167	187
Estructura	K.. I…KF..KAF..KAZ…KAT..KAB..
Potència d'entrada (kw)	0.18-3	0.18-3	0.18-5.5	0.18-5.5	0.37-11	0.75-22	1.1-30	3-45	7,5-90	11-160	11-200	18,5-200
Ratio	5.36-106.38	5.81-131.87	6.57-145.15	7.14-144.79	7.22-175.45	7.19-192.27	8.95-175.47	8,74-141,93	8.68-146.07	12.66-150.03	17.35-164.44	17.97-178.37
Parell màxim (N.m)	200	400	600	820	1550	2700	4300	8000	13000	18000	32000	50000

Models disponibles:

Versió		Mida
Versió		37	47	57	67	77	87
K..	Foot-mounted helical bevel gearmotor	K37	K47	K57	K67	K77	K87
EL...B	Foot-mounted / Hollow shaft helical bevel gearmotor	KA37B	KA47B	KA57B	KA67B	KA77B	KA87B
KV..B	Foot-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox	KV37B	KV47B	KV57B	KV67B	KV77B	KV87B
KH..B	Foot-mounted / Hollow shaft / Shrink disc helical bevel gearbox	KH37B	KH47B	KH57B	KH67B	KH77B	KH87B
KF..	B5 flange-mounted helical bevel gearbox reducer	KF37	KF47	KF57	KF67	KF77	KF87
COMPRAR..	B5 Flange-mounted / Hollow shaft helical bevel gearbox	KAF37	KAF47	KAF57	KAF67	KAF77	KAF87
KVF..	B5 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox	KVF37	KVF47	KVF57	KVF67	KVF77	KVF87
KHF..	B5 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox	KHF37	KHF47	KHF57	KHF67	KHF77	KHF87
EL..	Hollow shaft helical bevel gearbox	KA37	KA47	KA57	KA67	KA77	KA87
KV..	Hollow shaft / Splined hollow shaft helical bevel gearbox	KV37	KV47	KV57	KV67	KV77	KV87
KH..	Hollow shaft / Shrink disc helical bevel gearbox	KH37	KH47	KH57	KH67	KH77	KH87
KAT..	Hollow shaft / Torque arm helical bevel gearbox	KAT37	KAT47	KAT57	KAT67	KAT77	KAT87
KAZ..	B14 Flange-mounted / Hollow shaft helical bevel gearbox	KAZ37	KAZ47	KAZ57	KAZ67	KAZ77	KAZ87
KVZ..	B14 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox	KVZ37	KVZ47	KVZ57	KVZ67	KVZ77	KVZ87
KHZ..	B14 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox	KHZ37	KHZ47	KHZ57	KHZ67	KHZ77	KHZ87

Versió		Mida
Versió		97	107	127	157	167	187
K..	Foot-mounted right angle helical bevel gear reducer	K97	K107	K127	K157	K167	K187
EL...B	Foot-mounted / Hollow shaft right angle helical bevel gear reducer	KA97B	KA107B	KA127B	KA157B	KA167B	KA187B
KV..B	Foot-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox	KV97B	KV107B	KV127B	KV157B	KV167B	KV187B
KH..B	Foot-mounted / Hollow shaft / Shrink disc helical bevel gear box	KH97B	KH107B	KH127B	KH157B	KH167B	KH187B
KF..	B5 Flange-mounted helical bevel gear box	KF97	KF107	KF127	KF157	KF167	KF187
COMPRAR..	B5 Flange-mounted / Hollow shaft helical bevel gearbox reducer	KAF97	KAF107	KAF127	KAF157	KAF167	KAF187
KVF..	B5 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox	KVF97	KVF107	KVF127	KVF157	KVF167	KVF187
KHF..	B5 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox	KHF97	KHF107	KHF127	KHF157	KHF167	KHF187
EL..	Hollow shaft helical bevel gearbox	KA97	KA107	KA127	KA157	KA167	KA187
KV..	Hollow shaft / Splined hollow shaft helical bevel gearbox	KV97	KV107	KV127	KV157	KV167	KV187
KH..	Hollow shaft / Shrink disc helical bevel gearbox	KH97	KH107	KH127	KH157	KH167	KH187
KT..	Hollow shaft / Torque arm helical bevel gearbox	KT97	KT107	KT127	KT157	KT167	KT187
KAZ..	B14 Flange-mounted / Hollow shaft helical bevel gearbox	KAZ97	KAZ107	KAZ127	KAZ157	KAZ167	KAZ187
KVZ..	B14 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox	KVZ97	KVZ107	KVZ127	KVZ157	KVZ167	KVZ187
KHZ..	B14 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox	KHZ97	KHZ107	KHZ127	KHZ157	KHZ167	KHZ187

K37 gearbox, K47 gearbox, K57 gearbox, K67 gearbox, K77 gearbox, K87 gearbox, K97 gearbox, K107 gearbox, K127 gearbox, K157 gearbox, K187 gearbox,
KF37 gear box, KF47 gearbox, KF57 gear reducer, KF67 gearbox, KF77 gearbox, KF87 gearbox, KF97 gearbox, KF107 gearbox, KF127 gearbox, KF157 gearbox, KF187 gearbox,
KA37 gearbox, KA47 gearbox, KA57 gearbox, KA67 gearbox, KA77 gearbox, KA87 gearbox, KA97 gearbox, KA107 gearbox, KA127 gearbox, KA157 gearbox, KA187 gearbox,
KAT37 gearbox, KAT47 gearbox, KAT57 gearbox, KAT67 gearbox, KAT77 gearbox, KAT87 gearbox, KAT97 gearbox, KAT107 gearbox, KAT127 gearbox, KAT157 gearbox, KAT187 gearbox,
KAF37 gearbox, KAF47 gearbox, KAF57 gearbox, KAF67 gearbox, KAF77 gearbox, KAF87 gearbox, KAF97 gearbox, KAF107 gearbox, KAF127 gearbox, KAF157 gearbox, KAF187 gearbox,
KAZ37 gearbox, KAZ47 gearbox, KAZ57 gearbox, KAZ67 gearbox,KAZ77 gearbox, KAZ87 gearbox, KAZ97 gearbox, KAZ107 gearbox, KAZ127 gearbox, KAZ157 gearbox, KAZ187 gearbox,

KA: reductor d'engranatge cònic helicoïdal de sortida d'eix buit
KF: caixa d'engranatges cònics helicoïdals de sortida d'eix sòlid muntat en brida
KAF: caixa d'engranatges cònics helicoïdals de sortida d'eix buit muntada en brida
KAZ: motor d'engranatge cònic helicoïdal de sortida d'eix buit muntat amb brida B14
KAT: motor d'engranatge cònic helicoïdal de sortida d'eix buit muntat en braç de parell
KAB: caixa d'engranatges reductora de bisell helicoïdal de sortida d'eix buit amb peu
KVZ: eix buit estriat amb reductor de motor bisell helicoïdal de brida B14

Tipus i Denominació

Reductor de velocitat del motor connectat directament: K－A－B－97－62,55－Y－5,5 kW－4P－NZQ－M1－J1－ZZ－EL－S
Motor connectat directament Reductor de velocitat (tipus combinat): K－A－B－97－RF－F－57－62,55－Y－5,5 kW－4P－M1－J1－ZZ－EL－S
Amb motor i brida d'entrada: K－A－B－97－62,55－AM132B5－Y－5,5 kW－4P－M1－J1－ZZ－EL－S
Brida d'entrada, sense motor: K－A－B－97－62,55－AM132B5－M1－J1－ZZ－EL－S
Amb eix d'entrada: K－A－B－97－62,55－AD4－M1－Z－S

Nota:
AM132B5: Dimensió de la brida IEC (consulteu el nostre catàleg)
AD4: eix d'entrada (AD1, AD2, AD3, AD4, AD5, AD6, AD7, AD8)

Codi del motor:

*Y: Motors trifàsics estàndard
*YB: Motors a prova d'explosió
* YEJ: motors de fre
*YD: Motors de diverses velocitats
* YVP: Motors de freqüència variable
*YCT: Motors de regulació de velocitat electromagnètica
*YR: Motors de grua i metal·lúrgia
*YVPEJ: Freqüència variable i motors de fre
*YG: Motors de taula de rodets
*YGPEJ: Freqüència variable i motors de taula de frens i rodets

Posició de muntatge

Posició de la caixa de terminals del motor

Dibuix d'estructura

Disseny Modular

Imatges del producte

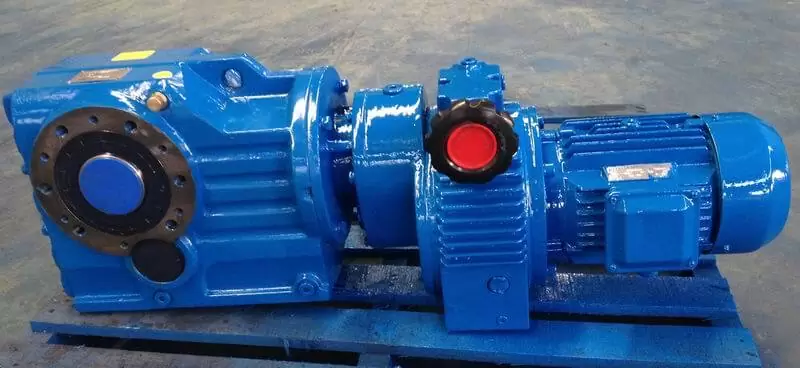

Helical Bevel Gearmotor with speed variator

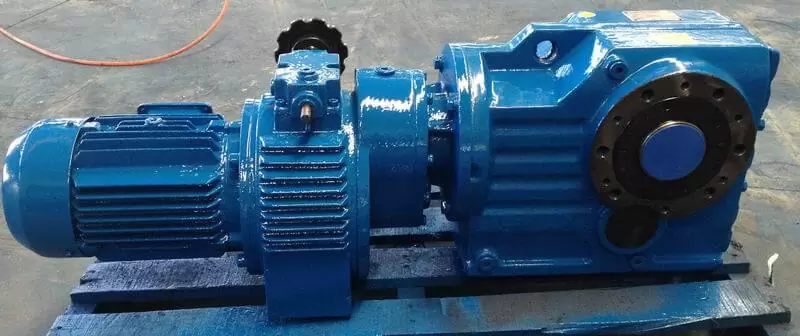

hollow shaft Helical Bevel Gearmotor with speed reducer variator

Helical Bevel Gearbox speed variator reducer

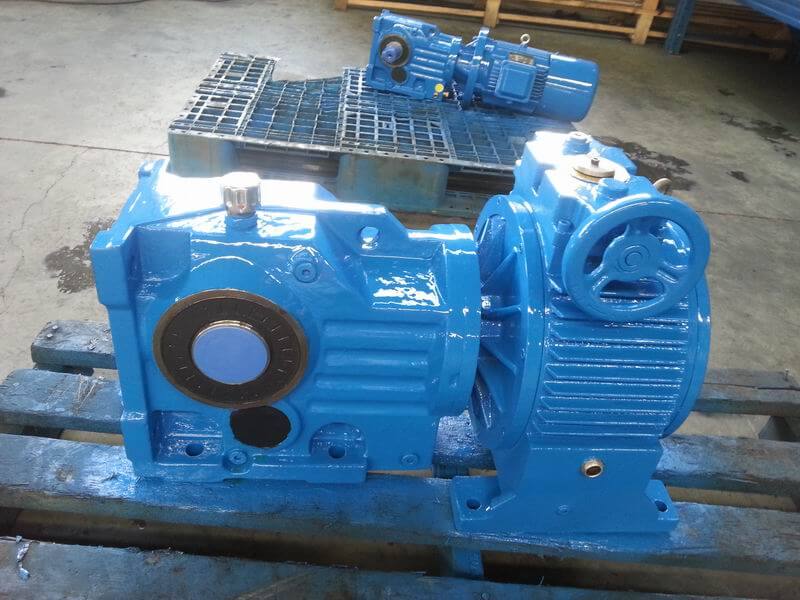

Helical Bevel Gear box with variator reducer

Aplicació:

Els productes s'utilitzen àmpliament a la indústria lleugera, alimentació, cervesa i begudes, indústria química, escales mecàniques, equips d'emmagatzematge automàtic, construcció, maquinària, metal·lúrgia de ferro i acer, fabricació de paper, maquinària de panells a base de fusta, fabricació d'automòbils, maquinària de tabac, aigua. conservació, impressió i embalatge, farmacèutica, tèxtil, materials de construcció, logística, maquinària d'alimentació, protecció del medi ambient i altres camps.
