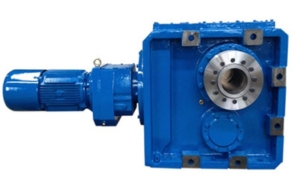

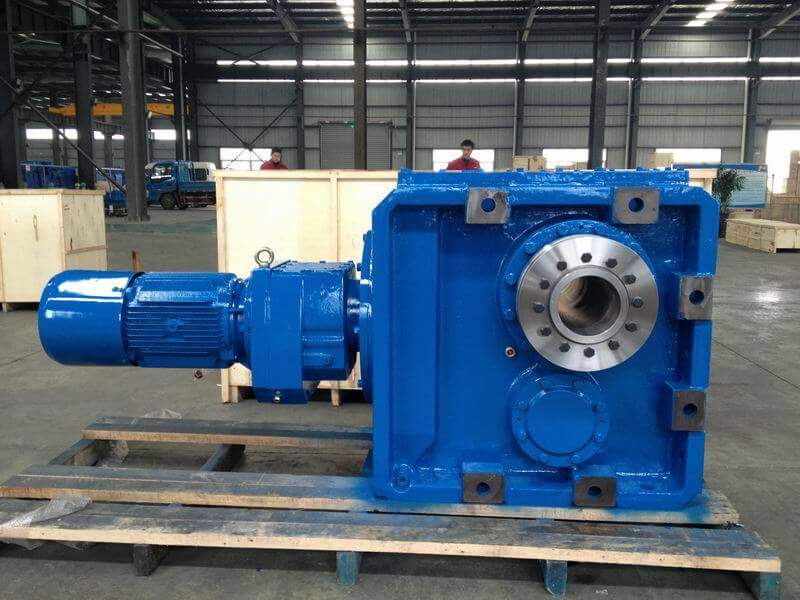

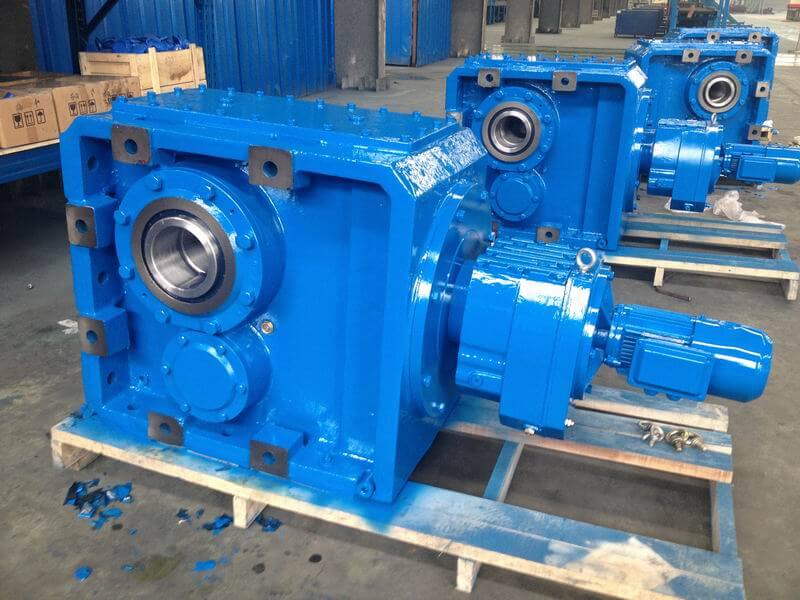

KHB187RF107 Hollow Shaft Keyless Shrink Disk Combined Helical Bevel Gearmotor
پارامترهای فنی:
| مدل های موجود | KHB107RF37, KHB127RF77, KHB127RF87, KHB157RF97, KHB167RF97, KHB187RF97, KHB157RF107, KHB167RF107, KHB187RF107 |
| نسبت | 5.36 ~ 179.86 （imax: 13461） |
| ورودی برق | 0.12 ~ 200 کیلو وات |
| حداکثر گشتاور | 200 ~ 50000 نیوتن متر |
شرح
K series helical bevel gearmotor is based on the modular design, so it’s convenient for them to fit all types of motors, and it’s possible for the different types of machines to combine or connect.
With their high efficiency in both directions of rotation and at any input speed, these right-angle gear units are very energy-efficient. K series helical bevel gearmotor high-endurance gearing is wear-free and lasts a gear unit’s lifetime. For precise positioning tasks, you can use the K series right angle helical bevel gear units with reduced backlash.
مشخصات
- طراحی بهینه، ترکیب ماژول را اتخاذ کنید.
- خروجی زاویه راست، کاربرد گسترده.
- این فناوری پیشرفته سنگ زنی و فناوری اصلاح شکل را اتخاذ می کند که دارای ظرفیت باربری بالا، عملکرد قابل اعتماد و سر و صدای کم است.
- عملکرد آب بندی خوب، مناسب برای طیف گسترده ای از شرایط کاری.
- راندمان انتقال بالا و صرفه جویی در انرژی.
- می توان با موتورهای مختلف با دامنه نسبت وسیع تر ترکیب کرد
- مقرون به صرفه و نگهداری آسان.
فرم محصول
- مرحله انتقال: 3 مرحله.
- فرم مونتاژ: روی پا، فلنج نصب شده، فلنج کوچک B14 نصب شده، بازوی گشتاور نصب شده است.
- خروجی زاویه راست: شفت جامد، شفت توخالی (کلید صاف، دیسک کوچک، اسپلاین پیچ‌خورده)، شافت توپر
داده های تکنیکی
- Size: KHB107RF37, KHB127RF77, KHB127RF87, KHB157RF97, KHB167RF97, KHB187RF97, KHB157RF107, KHB167RF107, KHB187RF107,
- اطلاعات فنی (N·m): 200 ~ 50000
- نسبت دنده: 5.36 ~ 179.86 （imax: 13461）
- توان ورودی (کیلووات): 0.12 ~ 200
رتبه قدرت ورودی و گشتاور خروجی
|
اندازه |
37 | 47 | 57 | 67 | 77 | 87 | 97 | 107 | 127 | 157 | 167 | 187 |
|
ساختار |
K.. و…KF..KAF..KAZ…KAT..KAB.. |
|||||||||||
|
توان ورودی (کیلووات) |
0.18-3 |
0.18-3 | 0.18-5.5 | 0.18-5.5 | 0.37-11 | 0.75-22 | 1.1-30 | 3-45 | 7.5-90 | 11-160 | 11-200 |
18.5-200 |
|
نسبت |
5.36-106.38 |
5.81-131.87 | 6.57-145.15 | 7.14-144.79 | 7.22-175.45 | 7.19-192.27 | 8.95-175.47 | 8.74-141.93 | 8.68-146.07 | 12.66-150.03 | 17.35-164.44 |
17.97-178.37 |
| حداکثر گشتاور (N.m) | 200 | 400 | 600 | 820 | 1550 | 2700 | 4300 | 8000 | 13000 | 18000 | 32000 |
50000 |
مدل های موجود:
|
نسخه
|
اندازه
|
||||||
|
37
|
47
|
57
|
67
|
77
|
87
|
||
|
ک..
|
Foot-mounted helical bevel gearmotor
|
K37
|
K47
|
K57
|
K67
|
K77
|
K87
|
|
THE..B
|
Foot-mounted / Hollow shaft helical bevel gearbox
|
KA37B
|
KA47B
|
KA57B
|
KA67B
|
KA77B
|
KA87B
|
|
KV..B
|
Foot-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KV37B
|
KV47B
|
KV57B
|
KV67B
|
KV77B
|
KV87B
|
|
خ..ب
|
Foot-mounted / Hollow shaft / Shrink disc helical bevel gearbox
|
KH37B
|
KH47B
|
KH57B
|
KH67B
|
KH77B
|
KH87B
|
|
KF..
|
B5 flange-mounted helical bevel gearbox reducer
|
KF37
|
KF47
|
KF57
|
KF67
|
KF77
|
KF87
|
|
خرید..
|
B5 Flange-mounted / Hollow shaft helical bevel gearbox
|
KAF37
|
KAF47
|
KAF57
|
KAF67
|
KAF77
|
KAF87
|
|
KVF..
|
B5 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KVF37
|
KVF47
|
KVF57
|
KVF67
|
KVF77
|
KVF87
|
|
KHF..
|
B5 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox
|
KHF37
|
KHF47
|
KHF57
|
KHF67
|
KHF77
|
KHF87
|
|
THE..
|
Hollow shaft helical bevel gearbox
|
KA37
|
KA47
|
KA57
|
KA67
|
KA77
|
KA87
|
|
KV..
|
Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KV37
|
KV47
|
KV57
|
KV67
|
KV77
|
KV87
|
|
خ..
|
Hollow shaft / Shrink disc helical bevel gearbox
|
KH37
|
KH47
|
KH57
|
KH67
|
KH77
|
KH87
|
|
KAT..
|
Hollow shaft / Torque arm helical bevel gearbox
|
KAT37
|
KAT47
|
KAT57
|
KAT67
|
KAT77
|
KAT87
|
|
کاز..
|
B14 Flange-mounted / Hollow shaft helical bevel gearbox
|
KAZ37
|
KAZ47
|
KAZ57
|
KAZ67
|
KAZ77
|
KAZ87
|
|
KVZ..
|
B14 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KVZ37
|
KVZ47
|
KVZ57
|
KVZ67
|
KVZ77
|
KVZ87
|
|
KHZ..
|
B14 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox
|
KHZ37
|
KHZ47
|
KHZ57
|
KHZ67
|
KHZ77
|
KHZ87
|
|
نسخه
|
اندازه
|
||||||
|
97
|
107
|
127
|
157
|
167
|
187
|
||
|
ک..
|
Foot-mounted right angle helical bevel gear reducer
|
K97
|
K107
|
K127
|
K157
|
K167
|
K187
|
|
THE..B
|
Foot-mounted / Hollow shaft right angle helical bevel gear reducer
|
KA97B
|
KA107B
|
KA127B
|
KA157B
|
KA167B
|
KA187B
|
|
KV..B
|
Foot-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KV97B
|
KV107B
|
KV127B
|
KV157B
|
KV167B
|
KV187B
|
|
خ..ب
|
Foot-mounted / Hollow shaft / Shrink disc helical bevel gear box
|
KH97B
|
KH107B
|
KH127B
|
KH157B
|
KH167B
|
KH187B
|
|
KF..
|
B5 Flange-mounted helical bevel gear box
|
KF97
|
KF107
|
KF127
|
KF157
|
KF167
|
KF187
|
|
خرید..
|
B5 Flange-mounted / Hollow shaft helical bevel gearbox reducer
|
KAF97
|
KAF107
|
KAF127
|
KAF157
|
KAF167
|
KAF187
|
|
KVF..
|
B5 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KVF97
|
KVF107
|
KVF127
|
KVF157
|
KVF167
|
KVF187
|
|
KHF..
|
B5 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox
|
KHF97
|
KHF107
|
KHF127
|
KHF157
|
KHF167
|
KHF187
|
|
THE..
|
Hollow shaft helical bevel gearbox
|
KA97
|
KA107
|
KA127
|
KA157
|
KA167
|
KA187
|
|
KV..
|
Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KV97
|
KV107
|
KV127
|
KV157
|
KV167
|
KV187
|
|
خ..
|
Hollow shaft / Shrink disc helical bevel gearbox
|
KH97
|
KH107
|
KH127
|
KH157
|
KH167
|
KH187
|
|
KT..
|
Hollow shaft / Torque arm helical bevel gearbox
|
KT97
|
KT107
|
KT127
|
KT157
|
KT167
|
KT187
|
|
کاز..
|
B14 Flange-mounted / Hollow shaft helical bevel gearbox
|
KAZ97
|
KAZ107
|
KAZ127
|
KAZ157
|
KAZ167
|
KAZ187
|
|
KVZ..
|
B14 Flange-mounted / Hollow shaft / Splined hollow shaft helical bevel gearbox
|
KVZ97
|
KVZ107
|
KVZ127
|
KVZ157
|
KVZ167
|
KVZ187
|
|
KHZ..
|
B14 Flange-mounted / Hollow shaft / Shrink disc helical bevel gearbox
|
KHZ97
|
KHZ107
|
KHZ127
|
KHZ157
|
KHZ167
|
KHZ187
|
گیربکس K37، گیربکس K47، گیربکس K57، گیربکس K67، گیربکس K77، گیربکس K87، گیربکس K97، گیربکس K107، گیربکس K127، گیربکس K157، گیربکس K187،
KF37 gear box, KF47 gearbox, KF57 gear reducer, KF67 gearbox, KF77 gearbox, KF87 gearbox, KF97 gearbox, KF107 gearbox, KF127 gearbox, KF157 gearbox, KF187 gearbox,
گیربکس KA37، گیربکس KA47، گیربکس KA57، گیربکس KA67، گیربکس KA77، گیربکس KA87، گیربکس KA97، گیربکس KA107، گیربکس KA127، گیربکس KA157، جعبه دنده KA18،
گیربکس KAT37، گیربکس KAT47، گیربکس KAT57، گیربکس KAT67، گیربکس KAT77، گیربکس KAT87، گیربکس KAT97، گیربکس KAT107، گیربکس KAT127، گیربکس KAT157، گیربکس KAT18،
گیربکس KAF37، گیربکس KAF47، گیربکس KAF57، گیربکس KAF67، گیربکس KAF77، گیربکس KAF87، گیربکس KAF97، گیربکس KAF107، گیربکس KAF127، گیربکس KAF157، گیربکس KAF157، KAF1،
KAZ37 gearbox, KAZ47 gearbox, KAZ57 gearbox, KAZ67 gearbox,KAZ77 gearbox, KAZ87 gearbox, KAZ97 gearbox, KAZ107 gearbox, KAZ127 gearbox, KAZ157 gearbox, KAZ187 gearbox,
KHB107RF37 gearmotor, KHB127RF77 gearmotor, KHB127RF87 gearmotor, KHB157RF97 gearmotor, KHB167RF97 gearmotor, KHB187RF97 gearmotor, KHB157RF107 gearmotor, KHB167RF107 gearmotor, KHB187RF107 gearmotor,
KA: کاهش دهنده چرخ دنده مارپیچی خروجی شفت توخالی
KF: گیربکس مخروطی مارپیچ خروجی شفت جامد نصب شده روی فلنج
KAF: جعبه دنده مارپیچ مخروطی خروجی شافت توخالی نصب شده روی فلنج
KAZ: موتور گیربکس مخروطی مارپیچ خروجی شفت توخالی فلنجی نصب شده B14
KAT: موتور گیربکس مارپیچی خروجی شافت توخالی بر بازو نصب شده
KAB: گیربکس کاهش دهنده اریب مارپیچ خروجی شافت توخالی نصب شده روی پا
KVZ: شفت توخالی اسپلینت شده با کاهنده موتور مارپیچ مارپیچ فلنج B14
KHB: Hollow shaft with shrink disk with foot mounted helical bevel geared motor
نوع و نامگذاری
- کاهش دهنده سرعت موتور با اتصال مستقیم: ک-آ-ب-97-62.55-Y-5.5 کیلو وات-4P-NZQ-M1-J1-ZZ-THE-اس
- موتور با اتصال مستقیم کاهش دهنده سرعت (نوع ترکیبی): K-آ-ب-97-RF-اف-57-62.55-Y-5.5 کیلو وات-4P-M1-J1-ZZ-THE-اس
- با موتور و فلنج ورودی: K-آ-ب-97-62.55-AM132B5-Y-5.5 کیلو وات-4P-M1-J1-ZZ-THE-اس
- فلنج ورودی، بدون موتور: K-آ-ب-97-62.55-AM132B5-M1-J1-ZZ-THE-اس
- با شفت ورودی: K-آ-ب-97-62.55-AD4-M1-ز-اس
توجه داشته باشید:
AM132B5: ابعاد فلنج IEC (لطفا به کاتالوگ ما مراجعه کنید)
AD4: شفت ورودی (AD1، AD2، AD3، AD4، AD5، AD6، AD7، AD8)
کد موتور:
*Y: موتورهای 3 فاز استاندارد
*YB: موتورهای ضد انفجار
* YEJ: موتورهای ترمز
*YD: موتورهای چند سرعته
* YVP: موتورهای فرکانس متغیر
*YCT: موتورهای تنظیم سرعت الکترومغناطیسی
*YR: جرثقیل و موتورهای متالورژی
*YVPEJ: فرکانس متغیر و موتورهای ترمز
*YG: موتورهای میز غلتکی
*YGPEJ: فرکانس متغیر و موتورهای ترمز و میز غلتکی
نحوه ی قرار گرفتن
موقعیت جعبه ترمینال موتور
ترسیم سازه
طراحی مدولار
تصاویر محصول
کاربرد:
K series helical bevel gearmotor is widely used in light industry, food, beer and beverage, chemical industry, escalators, automatic storage equipment, construction, machinery, iron and steel metallurgy, paper-making, wood-based panel machinery, automobile manufacturing, tobacco machinery, water conservancy, printing and packaging, pharmaceutical, textile, building materials, logistics, feed machinery, environmental protection and other fields.
