SAT series Torque Arm Hollow Shaft Worm Helical Geared Motor

مدل	SAT37, SAT47, SAT57, SAT67, SAT77, SAT87, SAT97, SAT67RF37, SAT77RF37, SAT87RF37, SAT97RF37
نسبت	6.8 ~ 288
ورودی برق	0.12 ~ 22 kW
گشتاور خروجی	11 ~ 4650 N.m

دانلود کاتالوگ

مشخصات

طراحی بهینه، ترکیب ماژول را اتخاذ کنید.
Right angle output, with self-locking function under certain conditions, small vibration.
این فناوری پیشرفته سنگ زنی و فناوری اصلاح شکل را اتخاذ می کند که دارای ظرفیت باربری بالا، عملکرد قابل اعتماد و سر و صدای کم است.
عملکرد آب بندی خوب، مناسب برای طیف گسترده ای از شرایط کاری.
راندمان انتقال بالا و صرفه جویی در انرژی.
مقرون به صرفه و نگهداری آسان.

فرم محصول

Transmission Stage: 2 stage.
فرم مونتاژ: روی پا، فلنج نصب شده، فلنج کوچک B14 نصب شده، بازوی گشتاور نصب شده است.
خروجی زاویه راست: شفت جامد، شفت توخالی (کلید صاف، دیسک کوچک، اسپلاین پیچ‌خورده)، شافت توپر

داده های تکنیکی

Size: SAT37~SAT97
Technical Data(N·m): 90~4000
Gear Ratio: 6.8~286.4（imax:26688）
Input Power(kW)：0.12~22

Input Power Rating and Max Torque

اندازه	S37	S47	S57	S67	S77	S87	S97
ساختار	S SA SF SAF SAT SAZ
توان ورودی (کیلووات)	0.18-0.75	0.18-1.5	0.18-3	0.25- 5.5	0.55-7.5	0.75-15	1.5-22
نسبت	10.27-152	11.46-244.74	10.78-196.21	11.5-227.20	9.96-241.09	11.83-222	12.75-230.48
حداکثر گشتاور (N.m)	90	170	295	520	1270	2280	4000

مدل های موجود

نسخه		اندازه
نسخه		37	47	57	67	77	87	97
S..	Foot-mounted worm helical gear reducer	S37	S47	S57	S67	S77	S87	S97
SF..	B5 Flange-mounted worm helical gear reducer	SF37	SF47	SF57	SF67	SF77	SF87	SF97
SAF..	B5 Flange-mounted / Hollow shaft worm helical gear reducer	SAF37	SAF47	SAF57	SAF67	SAF77	SAF87	SAF97
SHF..	B5 Flange-mounted / Hollow shaft / Shrink disc worm helical gear reducer	SHF37	SHF47	SHF57	SHF67	SHF77	SHF87	SHF97
SA..	Hollow shaft worm helical gear reducer	SA37	SA47	SA57	SA67	SA77	SA87	SA97
SH..	Hollow shaft / Shrink disc worm helical gear reducer	SH37	SH47	SH57	SH67	SH77	SH87	SH97
SAT..	Hollow shaft / Torque arm worm helical gear reducer	SAT37	SAT47	SAT57	SAT67	SAT77	SAT87	SAT97
SAZ..	B14 Flange-mounted / Hollow shaft worm helical gear reducer	SAZ37	SAZ47	SAZ57	SAZ67	SAZ77	SAZ87	SAZ97
SHZ..	B14 Flange-mounted / Hollow shaft / Shrink disc worm helical gear reducer	SHZ37	SHZ47	SHZ57	SHZ67	SHZ77	SHZ87	SHZ97

نوع و نامگذاری

کاهش دهنده سرعت موتور با اتصال مستقیم: اس–H–اف–97–62.55–Y–5.5 کیلو وات–4P–M1–J1–ZZ–THE
Directly-connected motor Speed reducer(Combination type): S–H–اف–97–RF–اف–57–62.55–Y–5.5 کیلو وات–4P–M1–J1–ZZ–THE
With motor and input flange: S–H–اف–97–62.55–AM132B5–Y–5.5 کیلو وات–4P–M1–J1–ZZ–THE
Input flange-mounted, without motor: S–H–اف–97–62.55–AM132B5–M1–J1–ZZ–THE
With input shaft: S–H–اف–97–62.55–AD4–M1–ZZ–THE

توجه داشته باشید:
AM132B5: ابعاد فلنج IEC (لطفا به کاتالوگ ما مراجعه کنید)
AD4: شفت ورودی (AD1، AD2، AD3، AD4، AD5، AD6، AD7، AD8)

کد موتور:

*Y: موتورهای 3 فاز استاندارد
*YB: موتورهای ضد انفجار
* YEJ: موتورهای ترمز
*YD: موتورهای چند سرعته
* YVP: موتورهای فرکانس متغیر
*YCT: موتورهای تنظیم سرعت الکترومغناطیسی
*YR: جرثقیل و موتورهای متالورژی
*YVPEJ: فرکانس متغیر و موتورهای ترمز
*YG: موتورهای میز غلتکی
*YGPEJ: فرکانس متغیر و موتورهای ترمز و میز غلتکی

نحوه ی قرار گرفتن

موقعیت جعبه ترمینال موتور

ترسیم سازه

طراحی مدولار

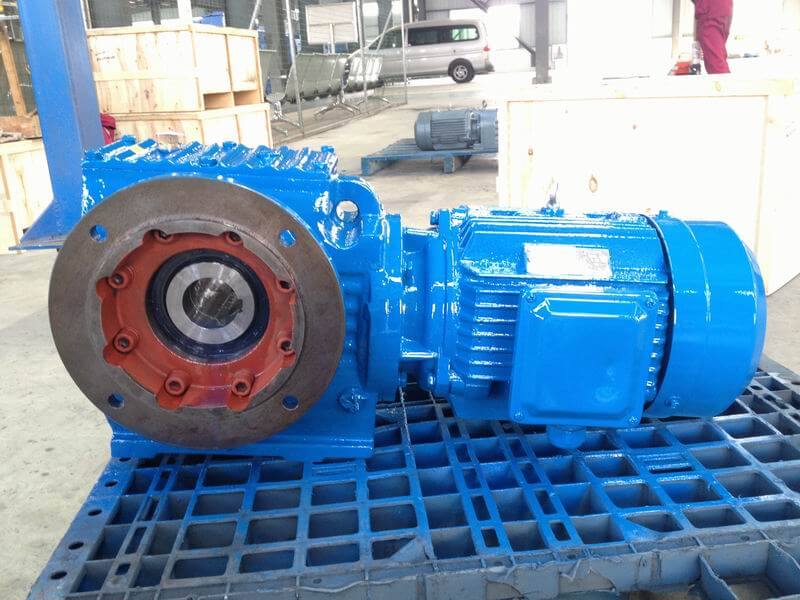

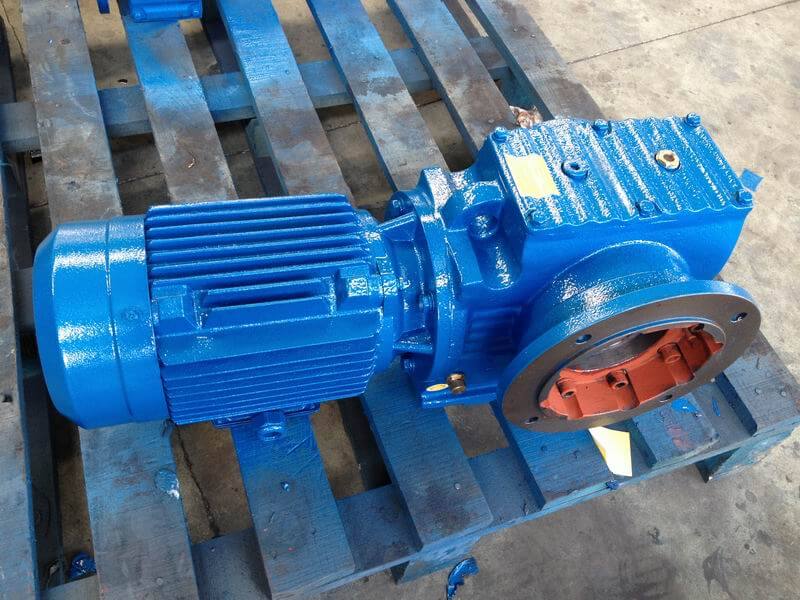

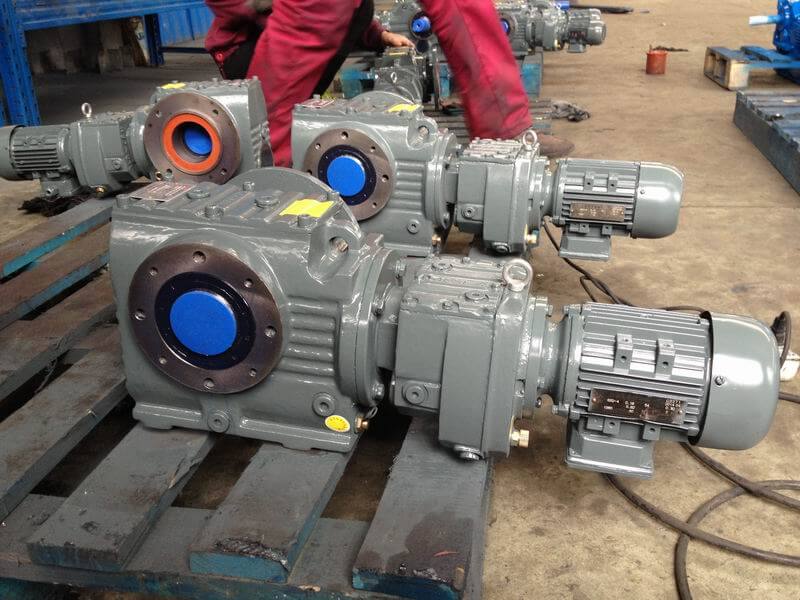

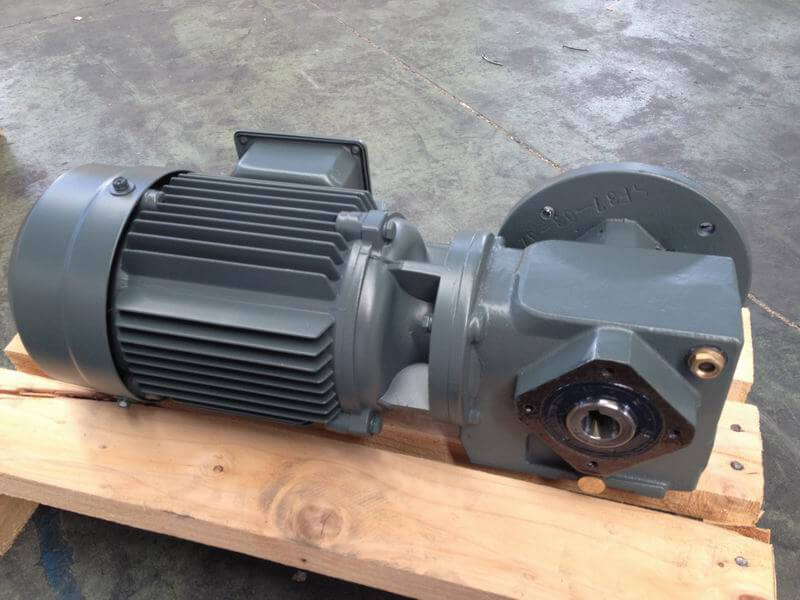

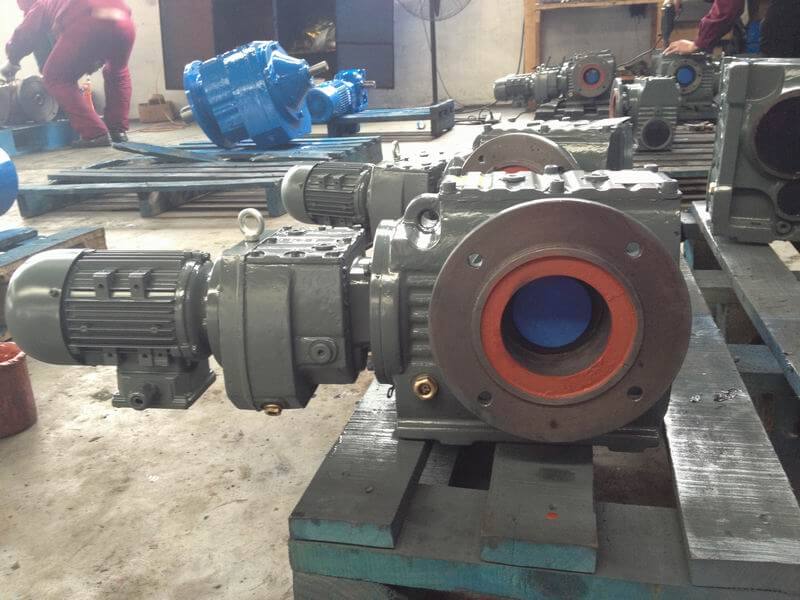

تصاویر محصول

کاربرد:

این محصولات به طور گسترده ای در صنایع سبک، مواد غذایی، آبجو و نوشیدنی، صنایع شیمیایی، پله برقی، تجهیزات ذخیره سازی خودکار، ساخت و ساز، ماشین آلات، متالورژی آهن و فولاد، کاغذ سازی، ماشین آلات پانل های چوبی، ساخت خودرو، ماشین آلات تنباکو، آب استفاده می شود. حفاظت، چاپ و بسته بندی، داروسازی، نساجی، مصالح ساختمانی، تدارکات، ماشین آلات خوراک، حفاظت از محیط زیست و سایر زمینه ها.
