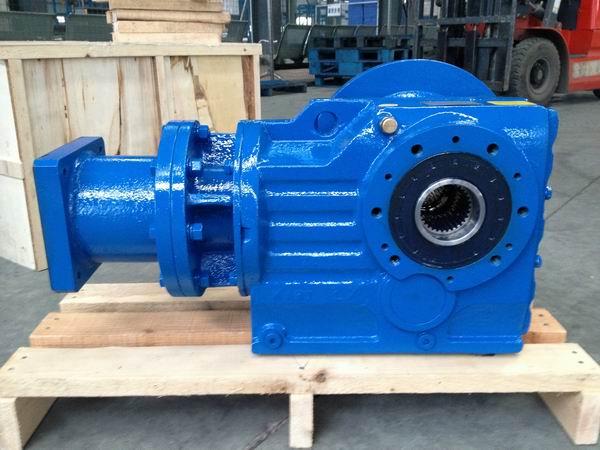

KVF series splined hollow shaft helical bevel speed reducer for servo motor
기술 매개 변수 :
| 사용 가능한 모델 | KVF37, KVF47, KVF57, KVF67, KVF77, KVF87, KVF97, KAF107, KVF127, KVF157, KVF187, KVF47RF37, KVF57RF37, KVF67RF37, KVF77RF37, KVF87RF37, KVF97RF37, KVF107RA37, KVF127RF77, KVF127RF87,KVF157RF97, KVF167RF97, KVF187RF97, KVF157RF107, KVF167RF107, KVF187RF107 |
| 비율 | 5.36 ~ 179.86 (IMAX : 13461) |
| 입력 전원 | 0.12 ~ 200 kW |
| 최대 토크 | 200 ~ 50000 N.M |
설명
K series helical-bevel gear units are right-angle gear units with high degree of efficiency and gearing with high fatigue strength.
The compact design of all our gear units is most obvious in our helical-bevel gear units. This property is particularly interesting, for example, for machine applications with limited space available. Here, you need powerful drive technology with a compact design. This is just the right environment for our helical-bevel gear units with a torque range from 80 to 50,000 Nm. With their high efficiency in both directions of rotation and at any input speed, these right-angle gear units are very energy-efficient. Their high-endurance gearing is wear-free and lasts a gear unit’s lifetime. For precise positioning tasks, you can use the K series gear units with reduced backlash.
FLK Bevel Geared Motors are the best choice wherever high speed ratios and torques are required. Our drive systems, consisting of an electric motor and a bevel gear unit, are especially suitable for use on conveyor belts as well as in intralogistics and packaging technology.
형질
- 최적화 된 디자인, 모듈 조합을 채택하십시오.
- 직각 출력, 넓은 응용 프로그램.
- 고급 연삭 기술 및 형상 수정 기술을 채택하는데, 이는 베어링 용량이 높고 안정적인 작동 및 저음이 적습니다.
- 우수한 밀봉 성능, 광범위한 작업 조건에 적합합니다.
- 높은 전송 효율과 에너지 절약.
- 비율 범위가 더 넓은 다양한 모터와 결합 할 수 있습니다.
- 비용 효율적이고 유지 관리가 쉽습니다.
제품 양식
- 전송 단계 : 3 단계.
- 어셈블리 형태 : 발 장착, 플랜지 장착, B14 작은 플랜지 장착, 토크 암 장착.
- 직각 출력 : 솔리드 샤프트, 중공 샤프트 (플랫 키, 수축 디스크, Involute Spline), 스플라인 고형 샤프트
기술 데이터
- Size: KAF37~KAF187
- 기술 데이터 (N · M) : 200 ~ 50000
- 기어 비율 : 5.36 ~ 179.86 (IMAX : 13461)
- 입력 전력 (KW) ： 0.12 ~ 200
입력 전원 등급 및 출력 토크
|
크기 |
37 | 47 | 57 | 67 | 77 | 87 | 97 | 107 | 127 | 157 | 167 | 187 |
|
구조 |
K .. KA…KF..KAF..KAZ…kat..kab .. |
|||||||||||
|
입력 전원 등급 (KW) |
0.18-3 |
0.18-3 | 0.18-5.5 | 0.18-5.5 | 0.37-11 | 0.75-22 | 1.1-30 | 3-45 | 7.5-90 | 11-160 | 11-200 |
18.5-200 |
|
비율 |
5.36-106.38 |
5.81-131.87 | 6.57-145.15 | 7.14-144.79 | 7.22-175.45 | 7.19-192.27 | 8.95-175.47 | 8.74-141.93 | 8.68-146.07 | 12.66-150.03 | 17.35-164.44 |
17.97-178.37 |
| 맥스 토크 (N.M) | 200 | 400 | 600 | 820 | 1550 | 2700 | 4300 | 8000 | 13000 | 18000 | 32000 |
50000 |
사용 가능 모델:
|
버전
|
크기
|
||||||
|
37
|
47
|
57
|
67
|
77
|
87
|
||
|
케이..
|
풋 장착 나선형 베벨 기어 감속기
|
K37
|
K47
|
K57
|
K67
|
K77
|
K87
|
|
그만큼
|
풋 장착 / 중공 샤프트 나선형 베벨 기어 감속기
|
KA37B
|
KA47B
|
KA57B
|
KA67B
|
KA77B
|
KA87B
|
|
KV..B
|
풋 장착 / 중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KV37B
|
KV47B
|
KV57B
|
KV67B
|
KV77B
|
KV87B
|
|
Kh..B
|
풋 장착 / 중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KH37B
|
KH47B
|
K57B
|
KH6B
|
KH7B
|
KH87B
|
|
KF ..
|
B5 플랜지 장착 나선형 베벨 기어 감속기
|
KF37
|
KF47
|
KF57
|
KF67
|
KF77
|
KF87
|
|
KAF..
|
B5 플랜지 장착 / 중공 샤프트 나선형 베벨 기어 감속기
|
KAF37
|
KAF47
|
KAF57
|
KAF67
|
KAF77
|
KAF87
|
|
KVF ..
|
B5 플랜지 장착 / 중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KVF37
|
KVF47
|
KVF57
|
KVF67
|
KVF77
|
KVF87
|
|
KHF ..
|
B5 플랜지 장착 / 중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KHF37
|
KHF47
|
KHF57
|
KHF67
|
KHF77
|
KHF87
|
|
..
|
중공 샤프트 나선형 베벨 기어 감속기
|
KA37
|
KA47
|
KA57
|
KA67
|
KA77
|
KA87
|
|
KV ..
|
중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KV37
|
KV47
|
KV57
|
KV67
|
KV77
|
KV87
|
|
Kh ..
|
중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KH37
|
KH47
|
K57
|
KH67
|
KH77
|
KH87
|
|
카트 ..
|
중공 샤프트 / 토크 암 나선형 베벨 기어 감속기
|
KAT37
|
KAT47
|
KAT57
|
KAT67
|
KAT77
|
KAT87
|
|
카즈 ..
|
B14 플랜지 장착 / 중공 샤프트 나선형 베벨 기어 감속기
|
KAZ37
|
KAZ47
|
KAZ57
|
KAZ67
|
KAZ77
|
KAZ87
|
|
KVZ ..
|
B14 플랜지 장착 / 중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KVZ37
|
KQTZ47
|
KVZ57
|
KVZ67
|
KVZ77
|
KVZ87
|
|
KHZ ..
|
B14 플랜지 장착 / 중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KHZ37
|
KHZ47
|
KHZ57
|
KHZ67
|
KHZ77
|
KHZ87
|
|
버전
|
크기
|
||||||
|
97
|
107
|
127
|
157
|
167
|
187
|
||
|
케이..
|
풋 장착 나선형 베벨 기어 감속기
|
K97
|
K107
|
K127
|
K157
|
K167
|
K187
|
|
그만큼
|
풋 장착 / 중공 샤프트 나선형 베벨 기어 감속기
|
KA97B
|
KA107B
|
KA127B
|
KA157B
|
KA167B
|
KA187B
|
|
KV..B
|
풋 장착 / 중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KV97B
|
KV107B
|
KV127B
|
KV157B
|
KV167B
|
KV187B
|
|
Kh..B
|
풋 장착 / 중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KH97B
|
KH107B
|
KH127B
|
KH157B
|
KH167B
|
KH187B
|
|
KF ..
|
B5 Flange-mounted spiral bevel gear reducer
|
KF97
|
KF107
|
KF127
|
KF157
|
Kne157
|
KF187
|
|
KAF..
|
B5 플랜지 장착 / 중공 샤프트 나선형 베벨 기어 감속기
|
KAF97
|
KAF107
|
KAF127
|
KAF157
|
KAF167
|
KAF187
|
|
KVF ..
|
B5 플랜지 장착 / 중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KVF97
|
KVF107
|
KVF127
|
KVF157
|
KVF167
|
KVF187
|
|
KHF ..
|
B5 플랜지 장착 / 중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KHF97
|
KHF107
|
KHF127
|
KHF157
|
KHF167
|
KHF187
|
|
..
|
중공 샤프트 나선형 베벨 기어 감속기
|
KA97
|
KA107
|
KA127
|
KA157
|
KA167
|
KA187
|
|
KV ..
|
중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KV97
|
KV107
|
KV127
|
KV157
|
KV167
|
KV187
|
|
Kh ..
|
중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KH97
|
KH107
|
KH127
|
KH157
|
KH167
|
KH187
|
|
KT ..
|
중공 샤프트 / 토크 암 나선형 베벨 기어 감속기
|
KT97
|
KT107
|
KT127
|
KT157
|
KT167
|
KT187
|
|
카즈 ..
|
B14 플랜지 장착 / 중공 샤프트 나선형 베벨 기어 감속기
|
KAZ97
|
KAZ107
|
KAZ127
|
KAZ157
|
KAZ167
|
KAZ187
|
|
KVZ ..
|
B14 플랜지 장착 / 중공 샤프트 / 스플라인 중공 샤프트 나선형 베벨 기어 감속기
|
KVZ97
|
KVZ107
|
KVZ127
|
KVZ157
|
KVZ167
|
KVZ187
|
|
KHZ ..
|
B14 플랜지 장착 / 중공 샤프트 / 수축 디스크 나선형 베벨 기어 감속기
|
KHZ97
|
KHZ107
|
KHZ127
|
KHZ157
|
KHZ167
|
KHZ187
|
K37 기어 박스, K47 기어 박스, K57 기어 박스, K67 기어 박스, K77 기어 박스, K87 기어 박스, K97 기어 박스, K107 기어 박스, K127 기어 박스, K157 기어 박스, K187 기어 박스,
KF37 기어 박스, KF47 기어 박스, KF57 기어 박스, KF67 기어 박스, KF77 기어 박스, KF87 기어 박스, KF97 기어 박스, KF107 기어 박스, KF127 기어 박스, KF157 기어 박스, KF187 기어 박스, KF97 기어 박스
KA37 기어 박스, KA47 기어 박스, KA57 기어 박스, KA67 기어 박스, KA77 기어 박스, KA87 기어 박스, KA97 기어 박스, KA107 기어 박스, KA127 기어 박스, KA157 기어 박스, KA187 기어 박스, KA97 기어 박스, KA97 기어 박스
KAT37 기어 박스, KAT47 기어 박스, KAT57 기어 박스, KAT67 기어 박스, KAT77 기어 박스, KAT87 기어 박스, KAT97 기어 박스, KAT107 기어 박스, KAT127 기어 박스, KAT157 기어 박스, KAT187 기어 박스, KAT97 기어 박스
KAF37 기어 박스, KAF47 기어 박스, KAF57 기어 박스, KAF67 기어 박스, KAF77 기어 박스, KAF87 기어 박스, KAF97 기어 박스, KAF107 기어 박스, KAF127 기어 박스, KAF157 기어 박스, KAF187 기어 박스,
KAZ37 기어 박스, KAZ47 기어 박스, KAZ57 기어 박스, KAZ67 기어 박스, KAZ77 기어 박스, KAZ87 기어 박스, KAZ97 기어 박스, KAZ107 기어 박스, KAZ127 기어 박스, KAZ157 기어 박스, KAZ187 기어 박스,
KA : 중공 샤프트 출력 Helical Bevel 기어 감속기
KF : 플랜지 장착형 솔리드 샤프트 출력 Helical Bevel 기어 박스
KAF: flange-mounted hollow shaft output helical bevel gear box
KAZ : B14 플랜지 장착 중공 샤프트 출력 Helical Bevel Gearmotor
KAT : 토크 암 장착 중공 샤프트 출력 Helical Bevel 기어드 모터
KAB : 풋 장착 중공 샤프트 출력 Helical Bevel Reduction Gearbox
KVZ : B14 Flange Helical Bevel Motor Reducer가있는 스플라인 중공 샤프트
유형 및 지정
- 직접 연결된 모터 속도 감소: 케이－에이－비－97－62.55－와이－5.5kW－4p－NZQ－M1－J1－ZZ－그만큼－에스
- 직접 연결된 모터 속도 감소 (조합 유형) : k－에이－비－97－RF－에프－57－62.55－와이－5.5kW－4p－M1－J1－ZZ－그만큼－에스
- 모터 및 입력 플랜지 : k－에이－비－97－62.55－AM132B5－와이－5.5kW－4p－M1－J1－ZZ－그만큼－에스
- 모터가없는 입력 플랜지 장착 : k－에이－비－97－62.55－AM132B5－M1－J1－ZZ－그만큼－에스
- 입력 샤프트 : k－에이－비－97－62.55－AD4－M1－z－에스
메모:
AM132B5 : IEC 플랜지의 치수 (카탈로그를 참조하십시오)
AD4 : 입력 샤프트 (AD1, AD2, AD3, AD4, AD5, AD6, AD7, AD8)
자동차 코드 :
*Y : 표준 3 상 모터
*YB : 폭발 방지 모터
* Yej : 브레이크 모터
*YD : 다중 속도 모터
* YVP : 가변 주파수 모터
*YCT : 전자기 속도 조절 모터
*YR : 크레인 및 야금 모터
*YVPEJ : 가변 주파수 및 브레이크 모터
*YG : 롤러 테이블 모터
*YGPEJ : 가변 주파수 및 브레이크 및 롤러 테이블 모터
장착 위치
모터 터미널 박스 위치
구조 도면
모듈 식 디자인

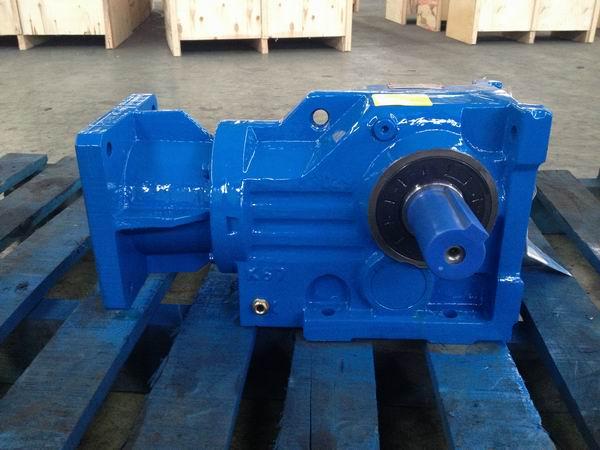

제품 사진
애플리케이션:
이 제품은 광 산업, 식품, 맥주 및 음료, 화학 산업, 에스컬레이터, 자동 저장 장비, 건축, 기계, 철 및 철강 야금, 종이 만들기, 목재 기반 패널 기계, 자동차 제조, 담배 기계, 물 보존, 인쇄 및 포장, 환경 보호 및 기타 수영장에서 널리 사용됩니다.
